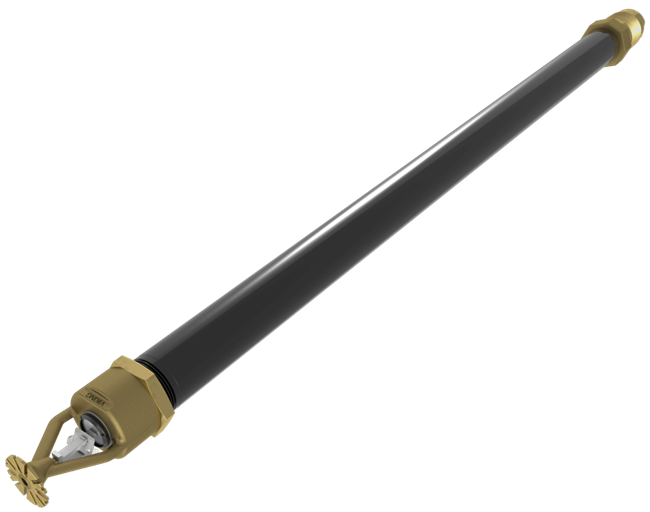

VK502
|
Specyfikacja:
- Dostępny od 2012 roku
- Średnica rury: 1-11/16" (43,86 mm)
- Minimalne ciśnienie robocze: należy odnieść się do NFPA 13 i/lub zeszytów FM Global
- Maksymalne ciśnienie robocze: 175 psi (SI 12 bar)
- Fabrycznie testowane ciśnienie: 500 psi (SI 34,5 bar)
- Połączenia: rowkowane 2” lub gwintowane 11/2” NPT lub BSP
- Wartość nominalna współczynnika K: 14.0 U.S. (SI 202*)
- Średnica deflektora: 1-13/32” (35,7 mm)
- Długość całkowita: 18-5/8” (473 mm), 24-5/8” (625 mm), 30-5/8 (778 mm), 36-5/8” (930 mm)
- Zespół osłon izolacyjnych (2 szt.): Osłona składa się z gumowej uszczelki piankowej pokrytej dwuczęściowym pierścieniem przymocowanym do sufitu
lub pokładu za pomocą dwóch śrub
- Średnica zewnętrzna: 6” (152 mm)
- Głębokość: 1” (25 mm)
Aprobaty i dopuszczenia:
- Aprobata FM: Klasa 2027
- CE: 2809-CPR-F0043-01
Karta katalogowa
|

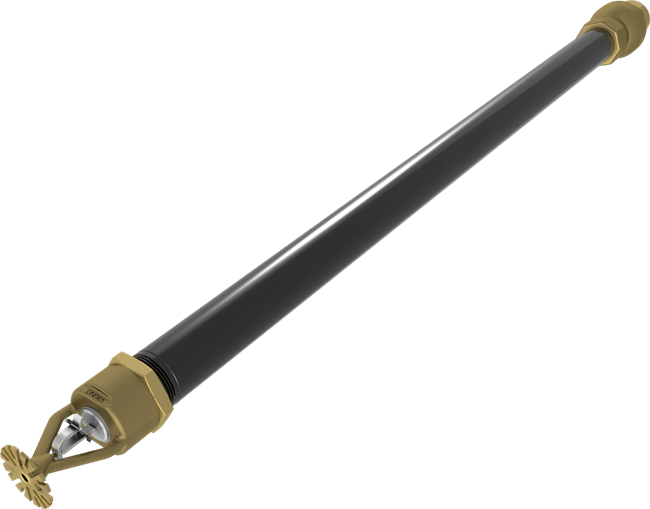

VK504
|
Specyfikacja:
- Dostępne od 2013 roku
- Średnica cylindra: 1-11/16” (43,86 mm)
- Minimalne ciśnienie robocze: należy odnieść się do NFPA 13
- Maksymalne ciśnienie robocze: 175 psi (12 bar)
- Fabrycznie testowane ciśnienie 500 psi (34,5 bar)
- Połączenia: rowkowane 1½” lub gwintowane 1½” NPT lub BSP
- Wartość nominalna współczynnika K: 16.8 U.S. (SI 242*)
- Średnica deflektora: 1¾” (44.5 mm)
- Długość całkowita: gwintowany: 470 mm (18-1/2”), 622 mm (24-1/2”), 775 mm (30-1/2”), 927 mm (36-1/2”) rowkowany: 495 mm (19-1/2”), 648 mm (25-1/2”), 800 mm (31-1/2”), 953 mm (37-1/2”)
- Pierścienie izolujące (2ea): Pierścień składa się z gumowej izolacji piankowej pokrytej dwuczęściową obudową przykręcaną do stropu lub sufitu za pomocą dwóch wkrętów
- Średnica zewnętrzna: 6” (152 mm)
- Grubość: 1” (25 mm)
* Wartość metryczną współczynnika K (wg układu SI) przedstawiono dla ciśnienia mierzonego w barach. Jeżeli ciśnienie jest mierzone w kPa przedstawioną wartość współczynnika K należy podzielić przez 10,0.
Aprobaty i dopuszczenia:
- Aprobata FM: Klasa 2008
- CE: 2809-CPR-F0045-01
- Należy zapoznać się z wytycznymi z Tabeli Aprobat oraz Kryteriów Projektowych przedstawionych związanymi z wymaganiami FM oraz należy ich przestrzegać
Karta katalogowa
|

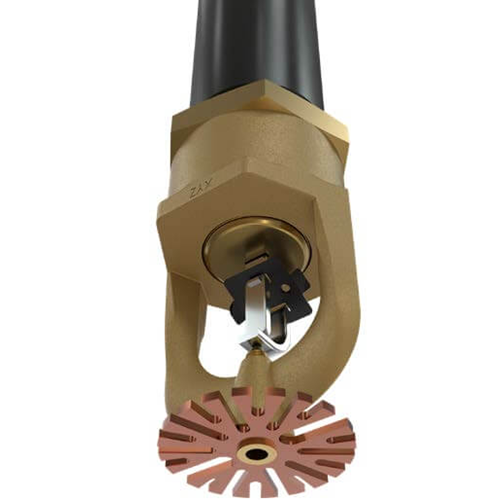

VK512
|
Specyfikacja:
- Dostępne od 2022 roku
- Średnica cylindra: 1-11/16” (43,86 mm)
- Minimalne ciśnienie robocze: należy odnieść się do NFPA 13 i/lub zeszytów FM Global
- Maksymalne ciśnienie robocze: 175 psi (12 bar)
- Fabrycznie testowane ciśnienie 500 psi (34,5 bar)
- Połączenia: rowkowane 1½”
- Wartość nominalna współczynnika K: 25.2 U.S. (SI 363*)
- Średnica deflektora: 1¾” (44.5 mm)
* Wartość metryczną współczynnika K (wg układu SI) przedstawiono dla ciśnienia mierzonego w barach. Jeżeli ciśnienie jest mierzone w kPa przedstawioną wartość współczynnika K należy podzielić przez 10,0.
Aprobaty i dopuszczenia:
- FM Approved: Class 2026
- CE: 2809-CPR-F0048-01
Karta katalogowa
|
