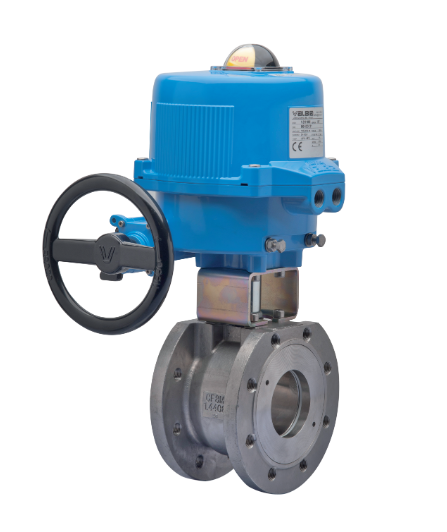

Elektrycznie sterowany zawór kulowy EBVM

Zawory kulowe typu EBVM z napędem elektrycznym mogą pracować w pozycji zarówno NC (normalnie zamknięte) jak i NO (normalnie otwarte). Zmiana położenia zaworu realizowana jest poprzez podanie napięcia do napędu sterującego typu VBM. Napędy elektryczne mogą być wysterowane zarówno napięciem stałym jak i przemiennym.

Działanie

Zawory kulowe typu EBVM z napędem elektrycznym mogą pracować w pozycji zarówno NC (normalnie zamknięte) jak i NO (normalnie otwarte). Zmiana położenia zaworu realizowana jest poprzez podanie napięcia do napędu sterującego typu VBM. Napędy elektryczne mogą być wysterowane zarówno napięciem stałym jak i przemiennym.

Zawory kulowe EBVM występują z przyłączem w wersji kołnierzowej (AISI316) oraz w wersji międzykołnierzowej (AISI304 oraz CS).

Zawory EBVM mogą być zastosowane jako zawory CCV na lini środka pianotwórczego w układzie dozowanie ze zbiornikiem przeponowym oraz jako kontrolne zawory odcinające pod działkami wodno-pianowymi.

Parametr Wartość
Średnica
  • AISI 316: od DN15 do DN100
  • AISI 304: od DN15 do DN200
  • Stal węglowa (CS): od DN15 do DN200
Zakres ciśnień Do 16 bar
Materiał Obudowa napędu: techno-polimer
Temperatura Od -20°C do 160°C
Przyłącze Kołnierz PN16
Sterowanie Napęd elektryczny: 12 AC/DC, 24 AC/DV, 100-240 AC/DC









Certyfikatu dla zaworu kulkowego

  • Deklaracja Zgodności UE: DoC 2014/68EU BV10 200507 EN_DE; DoC 2014/68EU BV10S 200507 EN_DE; DoC 2014/68EU BV12 200507 EN_DE; DoC 2014/68EU BV12S 200507 EN_DE

Certyfikaty dla napędu elektrycznego

  • Deklaracja zgodności z dyrektywą EMC 2014/30/UE



Karta katalogowa
