Systemy gaśnicze wodne AMD D-2

Instalacja

Urządzenie Viking Model D-2 do utrzymywania ciśnienia powietrza odpowiada za regulację i ograniczanie przepływu powietrza.

1. Zasilanie powietrzem lub azotem musi być stałe, czyste, suche i pozbawione oleju.
2. Urządzenie należy zamontować w przewodzie powietrznym lub azotowym pomiędzy dwoma zaworami, co umożliwia jego odizolowanie do przeglądu i regulacji. Dla ułatwienia serwisowania zaleca się zastosowanie złącza pomiędzy wylotem urządzenia, a zaworem odcinającym po stronie instalacji.
3. Można przewidzieć obejście (bypass), aby szybciej napełnić instalację powietrzem niż przez dławiony przepływ w urządzeniu. Obejście musi być wyposażone w zawór, który podczas normalnej pracy pozostaje zamknięty.
4. Urządzenie powinno być zainstalowane w miejscu, gdzie temperatura otoczenia nie spada poniżej 4°C (40°F) i nie jest narażone na uszkodzenia mechaniczne.
5. Należy ustalić wymagane ciśnienie utrzymywane w systemie, korzystając z dokumentacji technicznej i danych systemowych.
6. W przypadku konieczności regulacji, należy odwołać się do punktu Resetowanie.

Uwaga dotycząca produktu

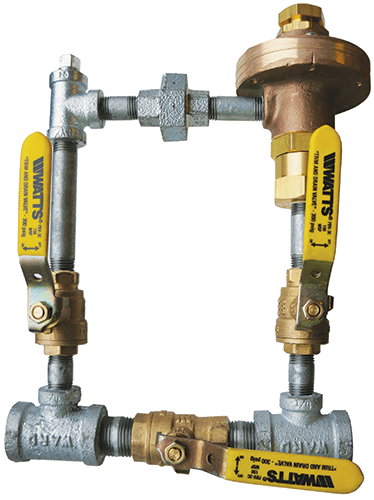

Urządzenie Viking Model D-2 do utrzymywania ciśnienia powietrza w wersji fabrycznie zmontowanej z obejściem (nr kat. Viking 07459) wyposażone jest we wszystkie niezbędne elementy: zawory odcinające, złącze oraz zawór obejściowy.

Działanie

Fabryczna nastawa wynosi 2,8 bar (40 psi) przy ciśnieniu zasilania do 12 bar (175 psi). Zakres regulacji ciśnienia wyjściowego: 0,34–5,2 bar (5–75 psi ) 0,14 bar (±2 psi).

Ciśnienie można ponownie wyregulować po montażu – szczegóły w punkcie Resetowanie. Przy ustawieniach należy korzystać z danych technicznych i systemowych właściwych dla danego systemu i jego elementów.

Kontrola, testy i konserwacja

Urządzenie Viking Model D-2 należy sprawdzić po montażu lub naprawie, czy prawidłowo reguluje ciśnienie – na podstawie wskazań ciśnienia w instalacji.

W przypadku potrzeby regulacji należy odwołać się do punktu Resetowanie. Filtr należy okresowo kontrolować i w razie konieczności wyczyścić lub wymienić

Resetowanie

Po montażu lub naprawie może być wymagana regulacja.

1. Włączyć zasilanie powietrzem i sprawdzić ciśnienie na wylocie.
2. Jeśli potrzebna jest korekta ciśnienia na wylocie należy:

a. Zamknąć dopływ powietrza i spuścić ciśnienie po stronie instalacji za urządzeniem.
b. Poluzować nakrętkę kontrującą.
c. Obracać śrubą regulacyjną: w prawo – zwiększenie ciśnienia, w lewo – zmniejszenie ciśnienia.
d. Ponownie dokręcić nakrętkę kontrującą.

Demontaż

Ostrzeżenie: Przed demontażem urządzenia do utrzymywania ciśnienia powietrza należy zamknąć zawory odcinające na wlocie i wylocie.

Uwaga! Ciśnienie powietrza może pozostać uwięzione pomiędzy wylotem urządzenia, a zaworem sterującym w instalacji – należy je spuścić przed rozpoczęciem demontażu.

1. Ostrożnie poluzować złącze między wylotem urządzenia (AMD), a zaworem sterującym w instalacji, aby spuścić ciśnienie.
2. Aby uniknąć przypadkowego uruchomienia instalacji należy ręcznie podtrzymywać stałe ciśnienie powietrza w systemie, podczas gdy AMD jest wyłączone z pracy.
3. Ustawić urządzenie w pozycji pionowej i odkręcić sześć (6) śrub mocujących pokrywę przy pomocy śrubokręta krzyżakowego.
4. Zdjąć pokrywę z korpusu.
5. Wyjąć sprężynę, prowadnicę sprężyny i zespół membrany z korpusu.
6. Po tych czynnościach zespół zaworu Schradera będzie widoczny wewnątrz korpusu.

Instalacja nowych elementów i ponowny montaż

Wymiana samego zespołu zaworu Schradera:
1. Odkręcić zespół zaworu Schradera z korpusu przy pomocy klucza nasadowego 7/16”. Zamontować nowy zespół i dokręcić kluczem 7/16”. Jeśli wymieniany jest tylko ten element, można przejść do ponownego montażu AMD:

• Zamontować zespół membrany.
• Umieścić prowadnicę sprężyny w środku zespołu membrany.
• Zdjąć śrubę regulacyjną z pokrywy.
• Nałożyć pokrywę na korpus.
• Przykręcić sześć śrub pokrywy śrubokrętem krzyżakowym.
• Umieścić sprężynę na środku pokrywy.
• Ponownie zamontować śrubę regulacyjną.

Urządzenie AMD jest gotowe do testów i montażu w zestawie zaworowym.

Uwaga! Podczas uruchamiania systemu najpierw otworzyć zawór kulowy na wlocie.

Wymiana części z zestawu naprawczego

1. Odkręcić sześć śrub pokrywy przy użyciu śrubokręta krzyżakowego.
2. Zdjąć pokrywę z korpusu.
3. Wyjąć sprężynę, prowadnicę sprężyny i zespół membrany.
4. Obrócić urządzenie AMD do góry nogami, aby dostać się do pokrywy filtra. Zdjąć pokrywę filtra z korpusu zaworu za pomocą klucza nasadowego 1-1/4”.
5. Po odsłonięciu filtra zdjąć uszczelkę filtra przy pomocy małego śrubokręta płaskiego – filtr powinien teraz łatwo wypaść z pokrywy filtra.
6. Zdjąć korpus zaworu z korpusu AMD przy pomocy klucza 1-1/4”.
7. Zamontować nowy korpus zaworu w korpusie.
8. Trzymając pokrywę filtra, włożyć nowy filtr i nową pokrywę filtra na korpus, dokręcając przy pomocy klucza 1-1/4”.
9. Ustawić AMD z powrotem w pozycji pionowej i zamontować nowy zespół membrany w korpusie.
10. Umieścić prowadnicę sprężyny na środku zespołu membrany.
11. Ręcznie odkręcić śrubę regulacyjną z pokrywy.
12. Nałożyć pokrywę na korpus.
13. Przykręcić sześć (6) śrub pokrywy śrubokrętem krzyżakowym.
14. Umieścić sprężynę w środku pokrywy.
15. Zamontować ponownie śrubę regulacyjną.

Urządzenie AMD jest gotowe do testów i montażu w zestawie zaworowym. Uwaga! Podczas uruchamiania systemu należy najpierw otworzyć zawór kulowy na wlocie.

Dostępność

Urządzenie Viking do utrzymywania ciśnienia powietrza można nabyć kontaktując się z biurem DK Systems (biuro@dksystems.pl).
