Systemy gaśnicze wodne Zraszacz MXD-SDT-ELM

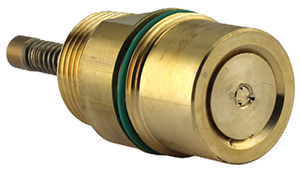

Zraszacz model MXD-SDT-ELM

Zraszacz model MXD-SDT-ELM znajduje zastosowanie w instalacjach zraszających, np. zgodnie z normą VdS 2109  „Instalacje zraszające – projektowanie i montaż”.

Podczas projektowania systemu należy uwzględnić wymagane parametry projektowe danego obiektu chronionego przez systemy zraszające.













Zastosowanie

W instalacjach zraszających, np. zgodnie z normą VdS 2109 "Instalacje zraszające - projektowanie i montaż".

Podczas projektowania systemu należy uwzględnić wymagane parametry projektowe danego obiektu chronionego przez systemy zraszające, takie jak:

  • wymagana gęstość strumienia wody lub wymagane ciśnienie robocze przy dyszy o najtrudniejszych warunkach hydraulicznych,
  • powierzchnia chroniona,
  • czas działania.

Rodzaje zastosowań:

  • dysza do ochrony punktowej (dowolna pozycja montażowa), np. do suszarni, silosów, bunkrów, przenośników itp.

Dostawa nie obejmuje

Elementy mocujące M2-01-20 część 3:

  • Gniazdo montażowe M36x1,5-F180: 843471
  • Narzędzie montażowe do gniazda montażowego F180: 843474

lub

  • Mufka spawalnicza F180: 843353

Części zamienne

Dla wersji standardowej:

  • O-ring 27,1x1,6 FKM-70-shore zielony: 843476

Dla wersji HT:

  • O-ring 27,1x1,6 FFKM-75-shore czarny: 934076

Dane techniczne

Parametr Wartość
Charakterystyka Dysza stożkowa
Ciśnienie minimalne 1,0 bar
Ciśnienie robocze Maks. 16 bar
Zakres temperatur roboczych
  • Dla wersji standardowej: maks. 230°C
  • Dla wersji HT: maks. 330°C
Oznaczenie
  • MXD-SDT-ELM, współczynnik K, VdS;
  • miesiąc/rok produkcji i numer seryjny
Materiał
  • Dysza: Ms - mosiądz CW710R (CuZn35Ni2); XCrNi - stal nierdzewna 1.4305
  • Sprężyna: stop na bazie niklu, odporny na korozję
  • O-ring: wersja standardowa - FKM, wersja HT



Dane zamówieniowe

Opis Typ Materiał Współczynnik K
(+/- 5%, 0,5...6,5bar)		 Numer zamówieniowy Waga

Zraszacz model
MXD-SDT-ELM-R3/4"

 --- Ms 28 933122 0,17 kg
40 846350
XCrNi 28 933221
40 846351
HT* Ms 28 4004751
40 4004752
XCrNi 28 933123
40 933124
*Odporny na wysoką temperaturę

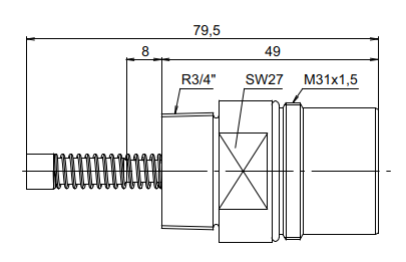

Wymiary

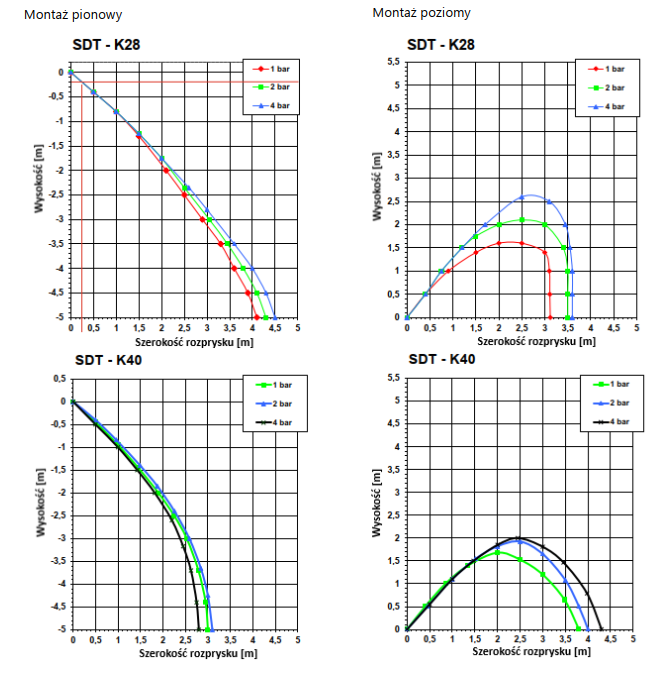

Krzywe natężenia natrysku

Karta katalogowa
