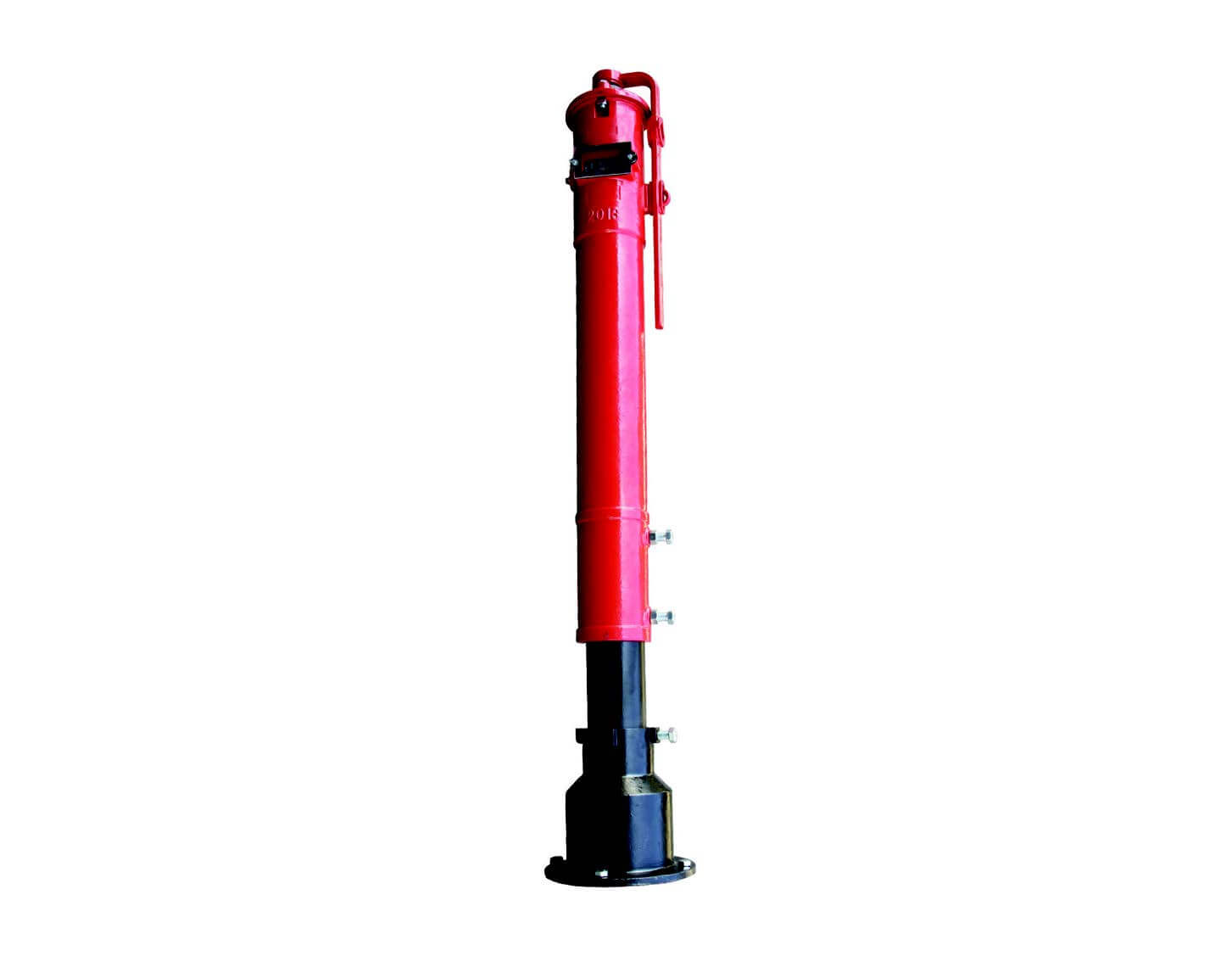

Systemy gaśnicze wodne Wskaźnik pionowy IPV

Montaż

Uwaga! Przed przystąpieniem do montażu wskaźnika należy upewnić się, że zawór pod wskaźnikiem znajduje się w pozycji całkowicie otwartej.

1. Rozmontować wskaźnik: Zdjąć ramię blokujące klucza (11), poluzować dwie śruby z łbem sześciokątnym (24) oraz nakrętkę czworokątną (23), a następnie zdemontować pokrywę górną (20), zestaw nakrętki sterującej, trzpień czworokątny (9) oraz nasadkę (3). Wysunąć korpus (10) ze stojaka (8), poluzowując dwie śruby z łbem sześciokątnym (6) oraz nakrętki sześciokątne (7), a następnie wysunąć stojak (8) z podstawy (5).
2. Zamontować podstawę i stojak: Połączyć podstawę (5) oraz stojak (8) z kołnierzem zaworu pod wskaźnik przy użyciu czterech nakrętek sześciokątnych (1) oraz śrub z łbem sześciokątnym (2). Przymocować stojak (8) do kołnierza podstawy (5) przy użyciu śruby z łbem sześciokątnym (6) oraz nakrętki sześciokątnej (7).
3. Wyregulować wskaźnik poziomu terenu: Nałożyć korpus (10) na stojak (8) do pozycji, w której wskaźnik poziomu terenu na korpusie (10) będzie znajdował się na tej samej wysokości co poziom terenu. Dokręcić dwie nakrętki sześciokątne (6) oraz śruby z łbem sześciokątnym (7).
4. Wyregulować trzpień czworokątny: Włożyć trzpień (9) do korpusu (10) w taki sposób, aby nasadka (3) pasowała do nakrętki sterującej zaworu pod wskaźnikiem. Upewnić się, że trzpień (9) zazębia się z nakrętką sterującą (19) minimum o 2 cale (51 mm), ale nie więcej niż 4,5 cala (114 mm). Zazębienie przebiegło prawidłowo, jeżeli koniec trzpienia znajduje się od 2 do 4 cali (51 do 102 mm) poniżej górnej krawędzi korpusu (10).
5. Wyregulować tarcze: Usunąć zestaw montażowy tarcz (12, 13 i 14) z korpusu (10) poprzez obracanie nakrętki sterującej (19) przeciwnie do kierunku ruchu wskazówek zegara. Tarczę „open” (otwarty) (16) oraz tarczę „shut” (zamknięty) (16) reguluje się poprzez delikatne odciągnięcie środkowej części tarcz od zestawu montażowego tarcz (12, 13 i 14) oraz przesunięcie w górę lub w dół, w zależności od potrzeby.*
6. Montaż końcowy i testowanie: Włożyć zestaw montażowy tarcz (12, 13 i 14) do pokrywy górnej (20) poprzez przekręcanie nakrętki sterującej (19) zgodnie z kierunkiem ruchu wskazówek zegara. Przekręcać nakrętkę sterującą (19) do momentu, aż tarcza „open” (16) zostanie wyśrodkowana w wizjerze korpusu (10). Nałożyć pokrywę górną (20) wraz z zestawem montażowym tarcz (12, 13 i 14) na korpus (10), ostrożnie upewniając się, czy trzpień (9) zazębia się z nakrętką sterującą (19) o co najmniej 51 mm (2 cale), ale nie więcej niż 114 mm (4,5 cala). Przymocować pokrywę górną (20) do korpusu (10) przykręcając śrubę z łbem sześciokątnym (24) oraz nakrętkę czworokątną (23). Zamknąć zawór pod wskaźnikiem i sprawdzić, czy tarcza „shut” znajduje się na środku wizjera w korpusie (10). W razie konieczności wyregulować położenie tarcz.

*W przypadku stosowania z zaworem otwieranym przeciwnie do kierunku ruchu wskazówek zegara: Przesunąć obydwie tarcze „open” (16) na samą górę zestawu montażowego tarcz. Ustawić obydwie tarcze „shut” zgodnie z rozmiarem zaworu pod wskaźnikiem, w zależności od odległości, na jaką przesuwa się trzpień. W przypadku stosowania z zaworem otwieranym zgodnie z kierunkiem ruchu wskazówek zegara: Przesunąć obydwie tarcze „shut” na samą górę zestawu montażowego tarcz (12, 13 i 14). Ustawić obydwie tarcze „open” (16) zgodnie z rozmiarem zaworu pod wskaźnikiem, w zależności od odległości, na jaką przesuwa się trzpień.

Charakterystyka

• Wskaźnik pozycji otwartej i zamkniętej
• Używany do sterowania zaworami zakopanymi lub ukrytymi
• Zakres regulacji: 850 mm
• Rączka klucza dopasowana do U-kształtnego uchwytu na korpusie kolumny pozwala przymocować klucz do korpusu kolumny za pomocą kłódki
• Powłoka epoksydowa wewnątrz i na zewnątrz w kolorze czerwonym RAL3000
• Dostarczany z trzpieniem o długości 2,2 m
• Nadaje się do zaworów o wielkości od 2"/DN50 do 16"/DN400

Konserwacja (smarowanie)

Łożysko w pokrywie górnej (20) smarować należy przynajmniej raz w roku poprzez wpuszczenie kilku kropel smaru do otworu umieszczonego na górze nakrętki sterującej (19).
